BRÜCKE - Fürstenfeldbruck









 Die Fußgängerbrücke über den Amperkanal im ehemaligen Mühlenviertel von Fürstenfeldbruck soll eine neue Fußwegbeziehung über den Kanal schaffen und gleichzeitig die Fernheizleitungen des nahen Heizkraftwerkes mit sich führen.

projektdaten

Gesamtlänge:
ca. 22 m
Breite:
ca. 2,80 m
Spannweite:
ca. 22 m

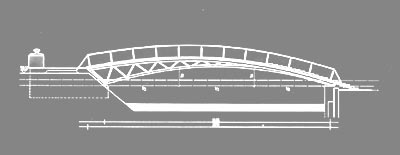

Konstruktion: Stahlrohrkonstruktion als Raumfachwerk konisch verjüngend Kragarm einseitig eingespannt mit sichtbarem Gegengewicht





konzept


Nur eine Uferseite bietet gute Gründungsverhältnisse, denn die "Aumühlenseite", eine eineinhalb Meter tiefer gelegene Schwemmlandinsel, wird bei Hochwasser zum Teil überflutet. So wurde das Konzept des einseitigen Kragarmes entwickelt.




kragarm

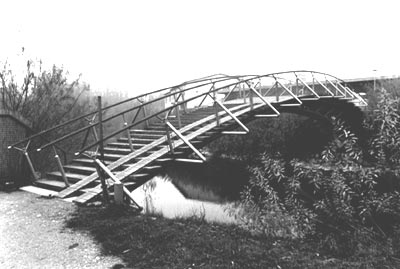

Von der höher gelegenen Uferseite greift ein Kragarm auf die weiche Seite und ist dort gelenkig aufgelegt.




gegengewicht

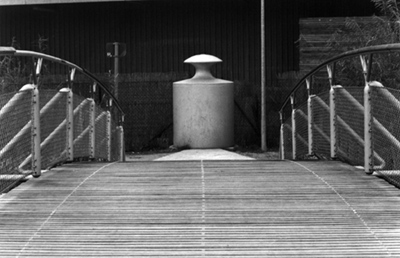

Das wörtlich demonstrierte Gegengewicht auf der festen Seite und die Form des sich verjüngenden Gitterträgers illustrieren das Spiel der Kräfte der einseitigen Gründung.




    Der Dialog der gleichberechtigten Partner Konstruktion und Form führt zur ästhetischen Harmonie, denn um mit Oscar Wilde zu sprechen: " der Linienzug der Kraft und der Schönheit ist der gleiche".
